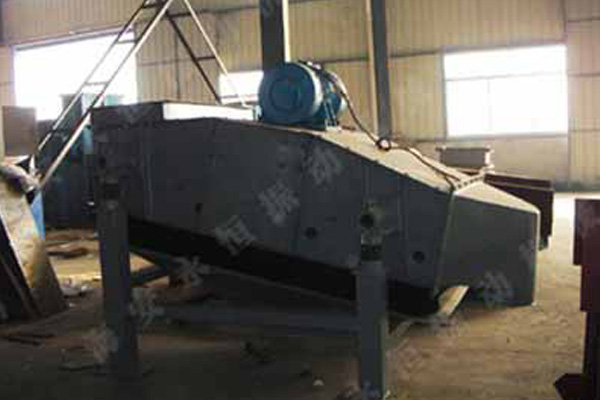

礦用振動篩
概述
礦用振動篩采用ZBD95004-90標準，篩面采用CrMnN鑄鋼棒條，工作溫度不能超過850℃，其它結構件工作溫度不能超過450℃，否則必須在工藝流程中改善散熱條件。
特點
1、礦用振動篩篩機僅有單層篩面。
2、篩面結構均采用CrMnN鑄鋼棒條。
3、篩孔尺寸根據燒結工藝流程要求確定。
4、礦用振動篩電動機可安裝在左側或右側，無要求時按安裝圖供貨。
5、電動機額定電壓為380V，可用防爆或不同額定電壓的電動機，若選用請在訂貨時注明。
參數
|
型號
|
篩面
|
給料粒度
|
處理量（t/h)
|
振次
|
雙振幅
|
振動方向角（°）
|
|||
|
面積
|
傾角（°）
|
篩孔尺寸
|
結構
|
||||||
|
SZR1545
|
5.5
|
5
|
7*33
|
CrM2x（編織）
|
<80
|
250
|
735
|
7-9
|
40
|
|
SZR2575
|
15
|
5
|
6*40
|
|
<80
|
450
|
735
|
9
|
40
|
|
SZR3175
|
18.7
|
5
|
7*33
|
|
<80
|
600
|
740
|
9
|
40
|
|
型號
|
電動機
|
|
外形尺寸長*寬*高
|
總重
|
每支點動負荷
|
外形尺寸長*寬*高
|
總重
|
|||
|
型號
|
功率（KW）
|
工作時
|
啟停機時
|
|||||||
|
給料端
|
排料端
|
給料端
|
排料端
|
|||||||
|
SZR1545
|
Y160L-8
|
2*7.5
|
5159*3831*3292
|
10512
|
±567
|
±567
|
±2835
|
±2835
|
4806*2380*2320
|
5650
|
|
SZR2575
|
Y225M-8
|
2*22
|
7879*5964*3589
|
27041
|
±934
|
±934
|
±4670
|
±4670
|
7850*3464*2380
|
15770
|
|
SZR3175
|
Y225M-8
|
2*22
|
7899*6594*3352
|
28400
|
±960
|
±960
|
±4800
|
±4800
|
7630*4060*2380
|
15900
|
用途
礦用振動篩共有三個規格，適用于冶金工業部門燒結工藝流程中．在烷結機和冷卻機之間對經過破碎了的粒度不大于150mm，溫度不超過700℃的熱燒結礦進行分組和布料，亦可用于煉鐵高爐槽下對熱燒結礦進行檢查篩分。
相關產品
-

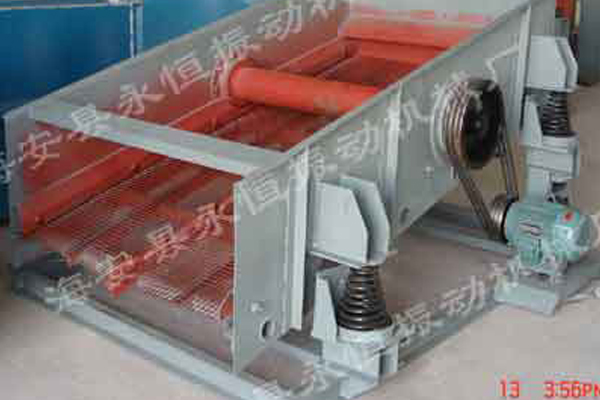

SZZ系列自定義中心振動篩
SZZ系列自定義中心振動篩運動軌跡為圓，篩機機構簡單，堅固可靠，維修方便，效率高，標準是采用的QJ/AKJ02.08-89。
立即了解?SZZ系列自定義中心振動篩
-
DD/ZD礦用單軸振動篩
礦用單軸振動篩是一種作圓運動的振動篩。可供黑色、有色以及非金屬礦山的輔助或獨立篩分作業中作中等粒度的分級之用。本篩子具有結構簡單，動轉平穩，工作可靠等優點。
立即了解?DD/ZD礦用單軸振動篩
-
YZDS系列振動篩
YZDS系列振動篩為單鈾圓運動慣性振動篩，是利用慣性電機工作時，偏心塊產生的慣性力迫使篩箱產生振動，使加到篩機篩面上的物料產生拋擲運動，從而使一定粒度的物料顆粒透過篩孔，實現篩分操作。
立即了解?YZDS系列振動篩
-
香蕉篩
香蕉篩主要由篩箱、篩網、激振器、減振彈簧和下座架等組成。香蕉篩是由電動機和激振器作為振動源，激振器主要是由偏心軸、皮帶輪、軸承及軸承座等組成，激振器安裝在篩箱側板上，并由電動機通過三角皮帶或軟連接與其相連，
立即了解?香蕉篩
-

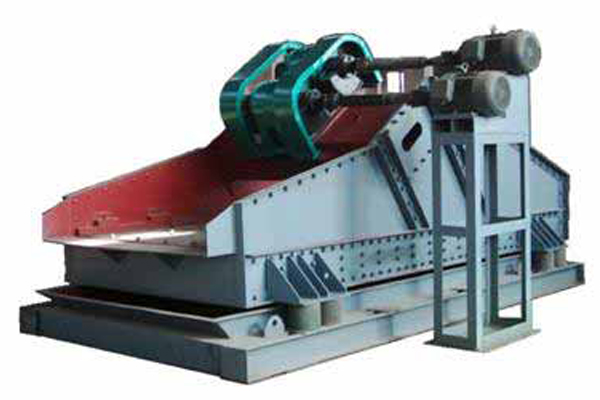

SZR型熱礦振動篩
